Fluxor Blocks — Blocos de DWG em famílias do Revit

O que faz

O Fluxor Blocks substitui o trabalho de inserir família por família em cima de um desenho de CAD. Você indica um bloco do DWG e a família que deve representá-lo; a ferramenta varre o desenho, encontra todas as ocorrências daquele mesmo bloco e lança a família em cada ponto, respeitando o giro de cada uma.

A janela permanece aberta enquanto você trabalha no Revit, e a prévia mostra a contagem antes de criar qualquer coisa.

Cenário utilizado neste artigo

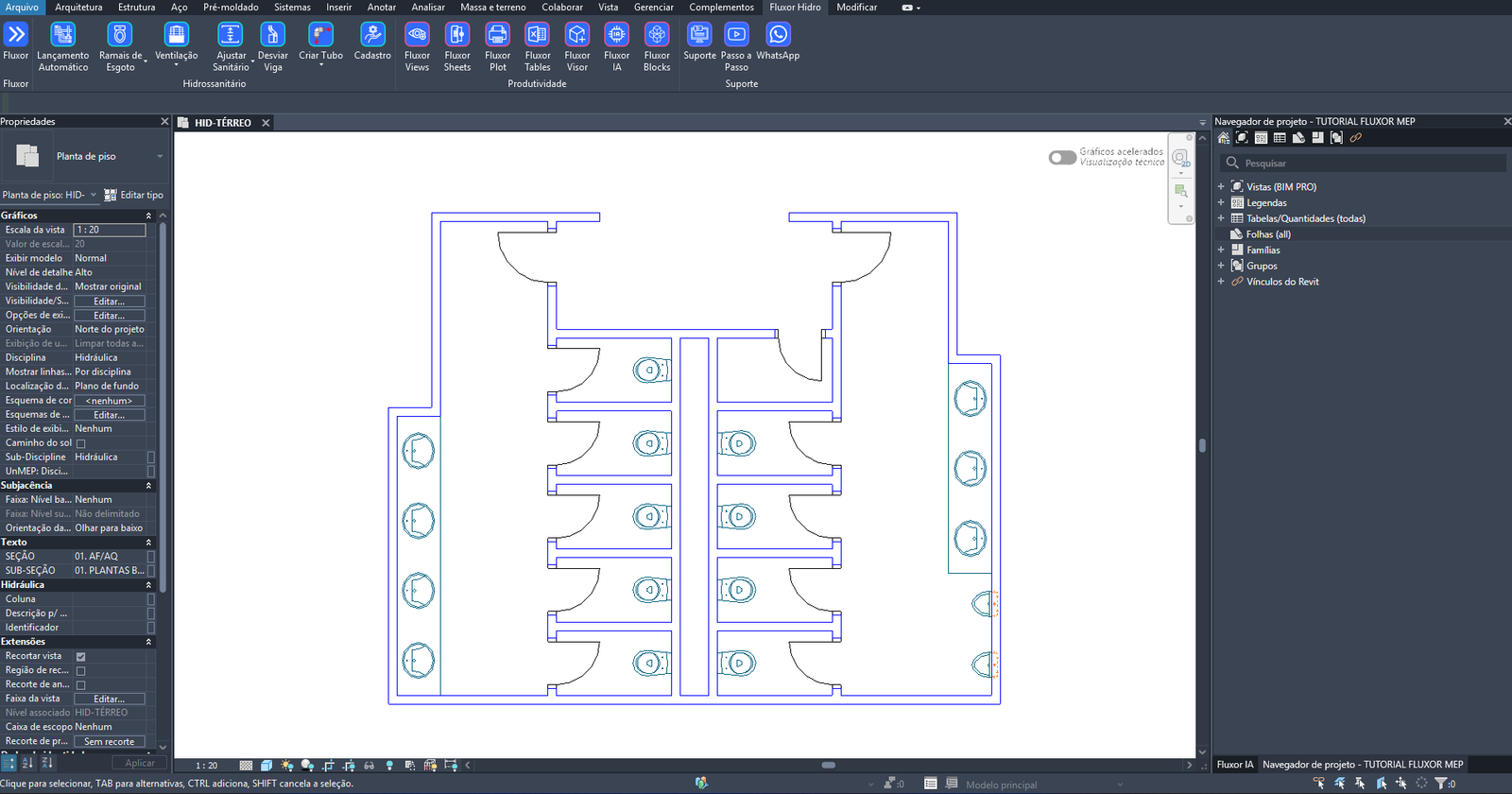

Um banheiro coletivo: o DWG de arquitetura está vinculado ou importado no projeto, com o mesmo bloco de vaso sanitário repetido em cada box e os lavatórios ao longo das paredes. As famílias correspondentes já estão carregadas no projeto do Revit.

É o caso em que a conversão manual mais dói — a mesma peça, dezenas de vezes, cada uma com um giro diferente. O mesmo projeto é convertido de duas maneiras: os vasos sanitários, direto no Revit, e os lavatórios, com o auxílio do AutoCAD.

Antes de começar

• DWG vinculado ou importado no projeto — as duas situações funcionam.
• Famílias de destino carregadas no projeto.
• Vista de planta aberta, no pavimento correto — a cota é medida a partir do nível dessa vista.
• Licença anual ativa.
• Só para o caminho com o AutoCAD: AutoCAD aberto com o mesmo desenho.

Dois caminhos: qual usar

Use o caminho do Revit no dia a dia: é mais rápido e não depende de outro programa. Recorra ao caminho do AutoCAD quando o desenho for importado e o nome do bloco vier em branco ou irreconhecível — típico de bloco dinâmico — ou quando você precisar escolher a dedo quais peças converter.

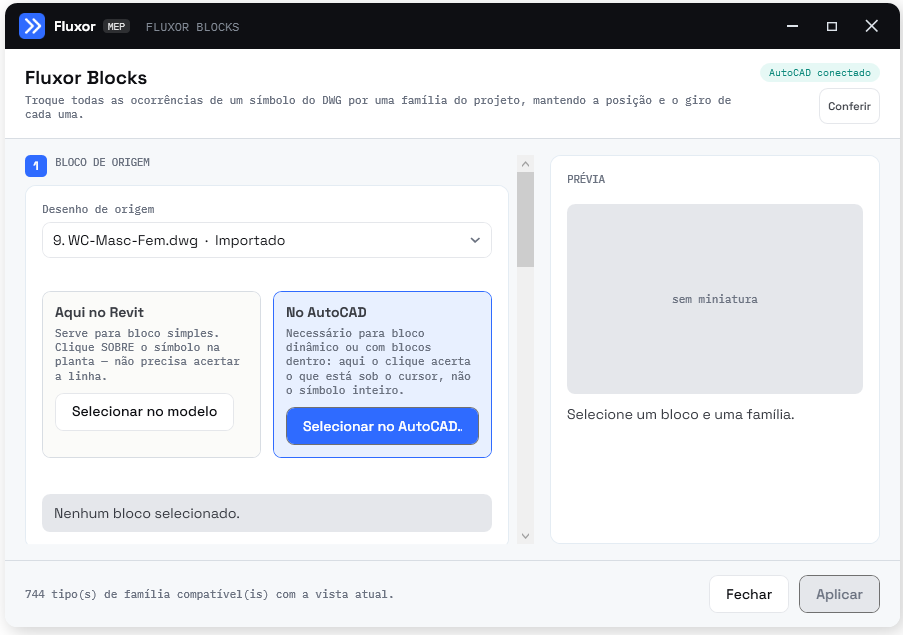

Na parte de cima da janela há uma etiqueta de estado — AutoCAD conectado ou AutoCAD não encontrado — e o botão Conferir, que testa a conexão na hora.

Caminho A — Converter dentro do Revit

1. Abra a ferramenta. Na faixa Fluxor, painel Produtividade, clique em Fluxor Blocks. A janela permanece aberta enquanto você interage com o Revit.
2. Escolha o desenho de origem. No card 1 · Bloco de origem, campo Desenho de origem, selecione o DWG a converter. A lista traz todos os desenhos do projeto e indica se cada um é Vínculo ou Importado.
3. Selecione o bloco. Clique em Selecionar no modelo. O cursor entra em modo de apontar e a janela sai da frente.

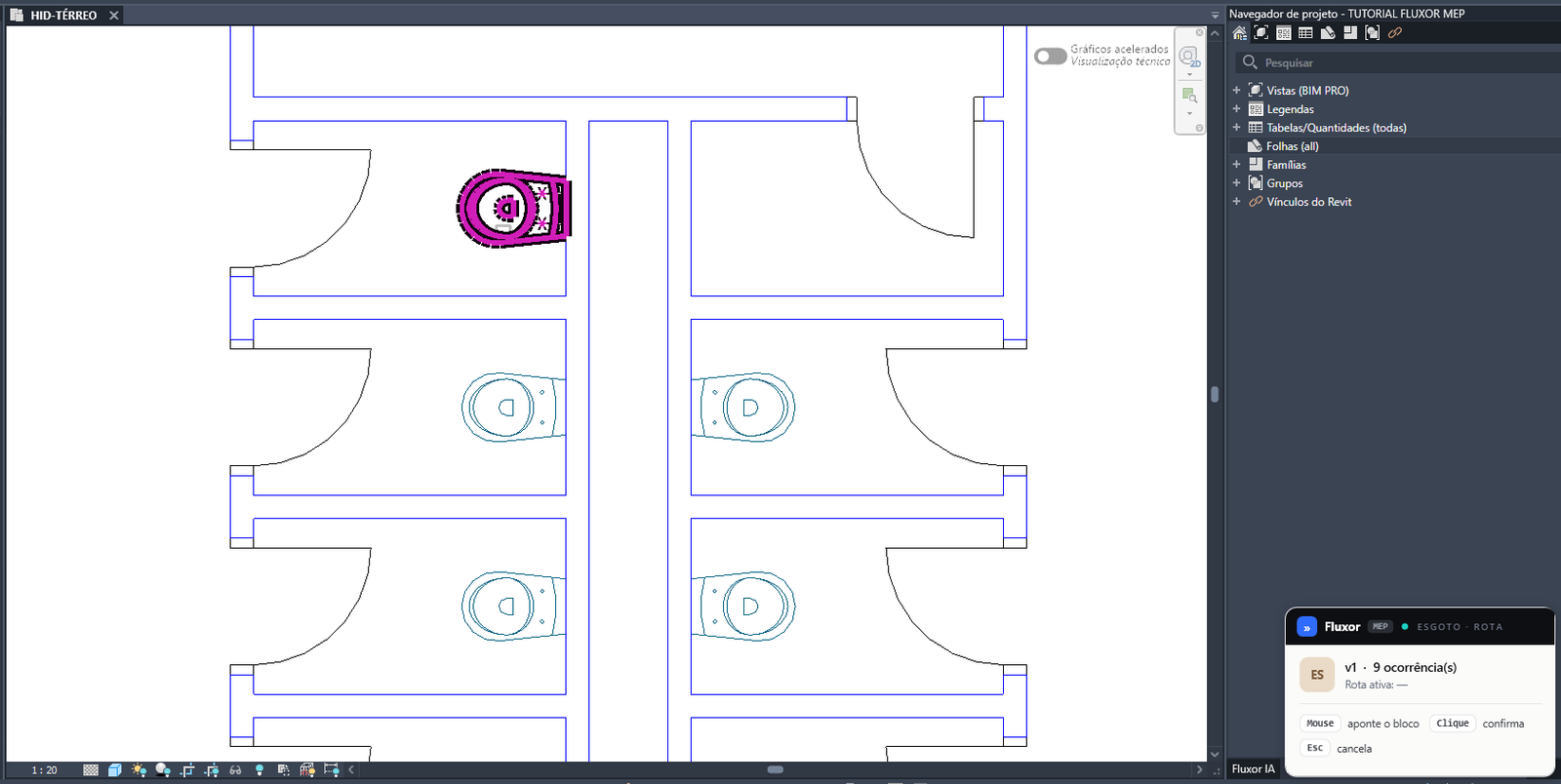

   Passe o mouse pela planta: o bloco sob o cursor acende em magenta, inteiro, como faz o realce do AutoCAD. Não é preciso acertar a linha — o Fluxor pega pelo traço, pelo contorno ou pelo bloco mais próximo do cursor.

   No canto inferior direito, um painel mostra o nome do bloco e quantas ocorrências iguais existem no desenho. É a contagem do lote antes de você confirmar qualquer coisa: na imagem, o bloco v1 com 9 ocorrências. Quando o bloco foi pego pelo contorno, e não pelo traço, o painel acrescenta · contorno.

   • Clique — confirma o bloco apontado.
   • Esc — cancela e devolve o cursor ao Revit.


   Confirmado o bloco, a janela volta e resume o que foi apontado: nome e contagem, a camada e por qual critério o clique foi resolvido. Logo abaixo, Bloco identificado (não está dentro de nenhum outro) confirma que aquele é o bloco mais externo — é ele que será convertido.

   Se o traço apontado pertencer a um bloco dentro de outro, esse mesmo campo vira a pergunta Qual bloco converter? e lista os níveis disponíveis — escolha o que representa a peça inteira.

   ⚠️ Peça espelhada: prefira a opção "como no AutoCAD". O Revit trata a versão espelhada de um bloco como um símbolo diferente. Quando isso acontece, a lista traz uma opção marcada como no AutoCAD (junta espelhadas), com a contagem maior — e é ela que você quer. Sem ela, um lote de 7 bancadas apareceria como 4, e as 3 espelhadas ficariam para trás sem aviso.

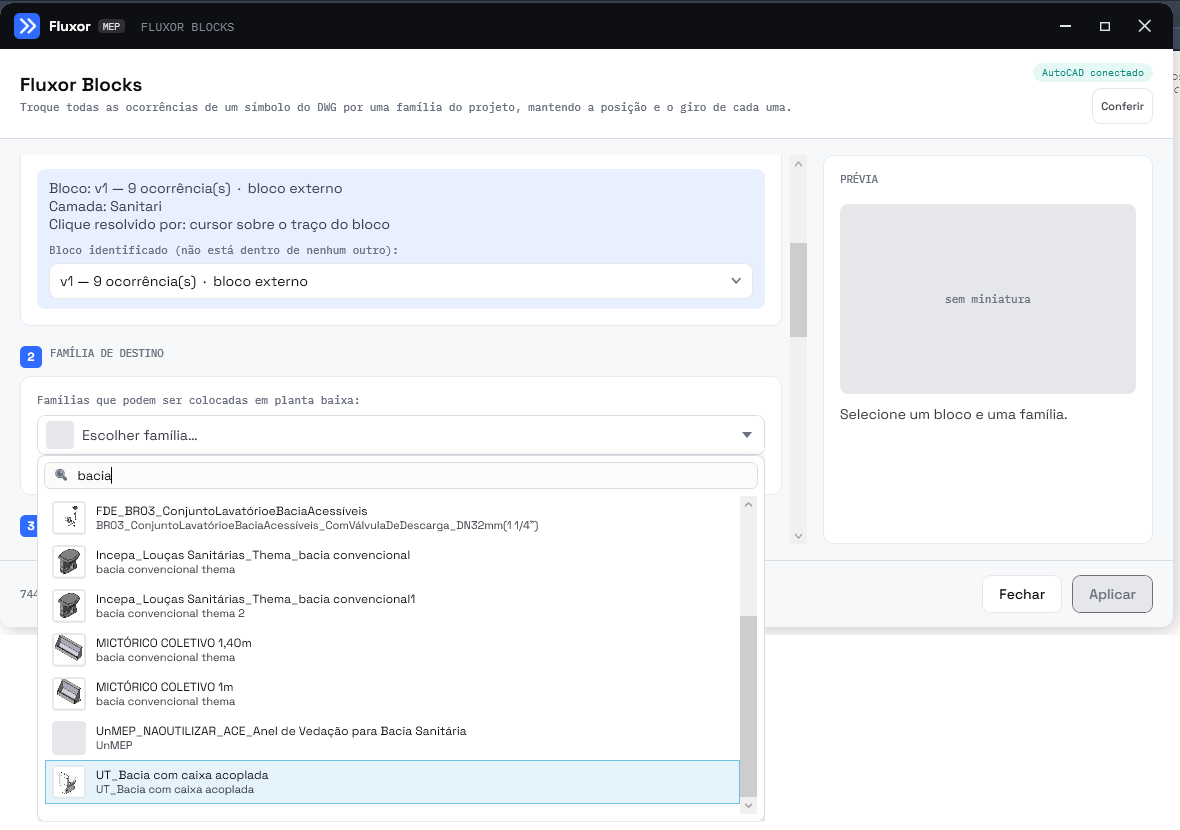

4. Escolha a família de destino. No card 2 · Família de destino, clique em Escolher família…. O rótulo acima da lista diz de onde ela vem — Famílias que podem ser colocadas em planta baixa —, porque só aparece o que o Revit aceita inserir na vista aberta.

   Digite no campo de busca para filtrar: no exemplo, bacia. Cada item traz a miniatura da família, o nome da família e, embaixo, o tipo — é assim que você separa duas famílias de nome parecido antes de converter 9 peças de uma vez.



   Escolhida a família, o Fluxor informa o tipo de posicionamento dela. Se for hospedada, a janela avisa: a orientação virá da parede, não do bloco.

5. Defina a abrangência. No card 3 · Abrangência:
   • DWG inteiro — converte toda ocorrência do bloco escolhido no desenho.
   • Somente dentro de uma região — clique em Desenhar região (2 cliques) e delimite um retângulo na vista; só o que cair dentro é convertido.
6. Informe a cota. No card 4 · Cota, em Deslocamento vertical a partir do nível da vista (mm), digite a altura de inserção em milímetros. O bloco 2D está sempre em Z=0 no CAD, então a altura nunca vem do desenho: ela vem daqui.

   Peças apoiadas no piso, como o vaso sanitário, ficam com 0. Um lavatório suspenso usa a altura de instalação — no exemplo, 900.

7. Acerte o ajuste da família. O ponto de inserção do bloco e o da família raramente coincidem, e o mesmo desvio se repete em todas as ocorrências. Corrija uma vez, no card 5 · Ajuste da família, e vale para o lote inteiro. Há duas formas:
   • Digitando os valores de Girar (°), Frente/trás (mm) e Lado (mm), com os atalhos −90°, +90°, 180° e Zerar.
   • Pela primeira peça — o método recomendado, mostrado no vídeo.

   Para ajustar pela primeira peça:

   1. Clique em 1 · Lançar uma. O Fluxor insere uma peça de amostra e a deixa selecionada no modelo.
   2. Mova e gire essa peça no Revit até ela ficar exatamente como deve ficar.
   3. Volte à janela e clique em 2 · Capturar ajuste. O Fluxor mede o quanto você deslocou e girou e aplica a mesma correção às demais.
   💡 Frente e lado seguem o símbolo, não a planta. O deslocamento é medido no referencial do bloco, então acompanha o giro de cada ocorrência: "10 cm à frente" aponta para um lado numa peça de parede norte e para outro numa de parede leste. É por isso que uma única captura acerta o lote inteiro.

   Se a peça de amostra já cair certa, capture o ajuste do mesmo jeito — é assim que a ferramenta confirma que nada precisa ser corrigido. E um clique basta: capturar duas vezes sem mover nada não muda o ajuste, e o Fluxor avisa isso.

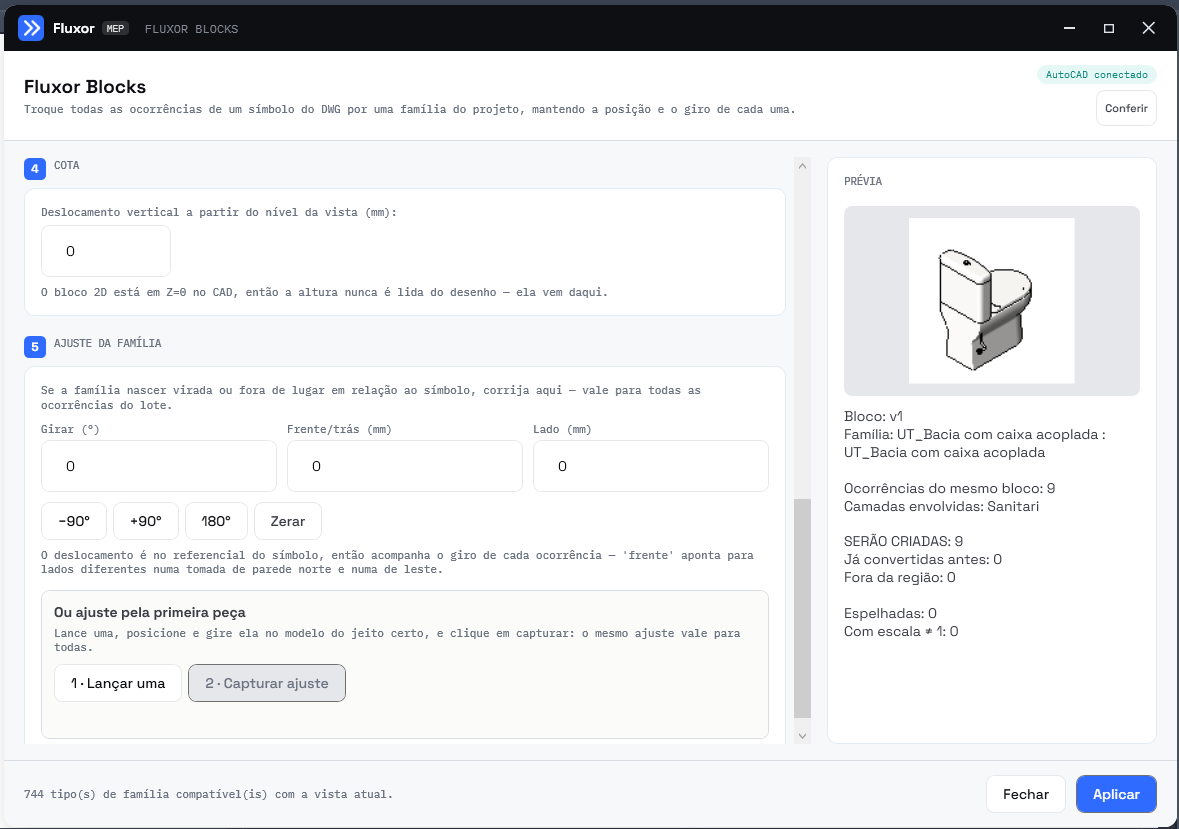

8. Confira a prévia e aplique. Com bloco e família definidos, o painel Prévia — visível na imagem acima — mostra tudo o que vai acontecer antes de criar qualquer coisa:
   • a miniatura da família escolhida, para conferir que é mesmo ela;
   • Bloco e Família, com família e tipo por extenso;
   • Ocorrências do mesmo bloco e camadas envolvidas;
   • SERÃO CRIADAS, já convertidas antes e fora da região;
   • Espelhadas e com escala ≠ 1.

   No exemplo, o bloco v1 tem 9 ocorrências na camada Sanitari, e as 9 serão criadas: nenhuma repetida, nenhuma fora de região, nenhuma espelhada ou escalada. Se o lote atravessar mais de uma camada, o Fluxor avisa — vale conferir se são mesmo o mesmo símbolo.

   Confira os números e clique em Aplicar. Ao terminar, o Fluxor informa quantas peças foram criadas, quantas já existiam e quantas ficaram fora da região.

   No exemplo o resultado é 8 criadas e 1 já existia — as 9 ocorrências do bloco. A que "já existia" é a peça de amostra do Lançar uma: ela foi criada no passo do ajuste e o Fluxor não a duplica.

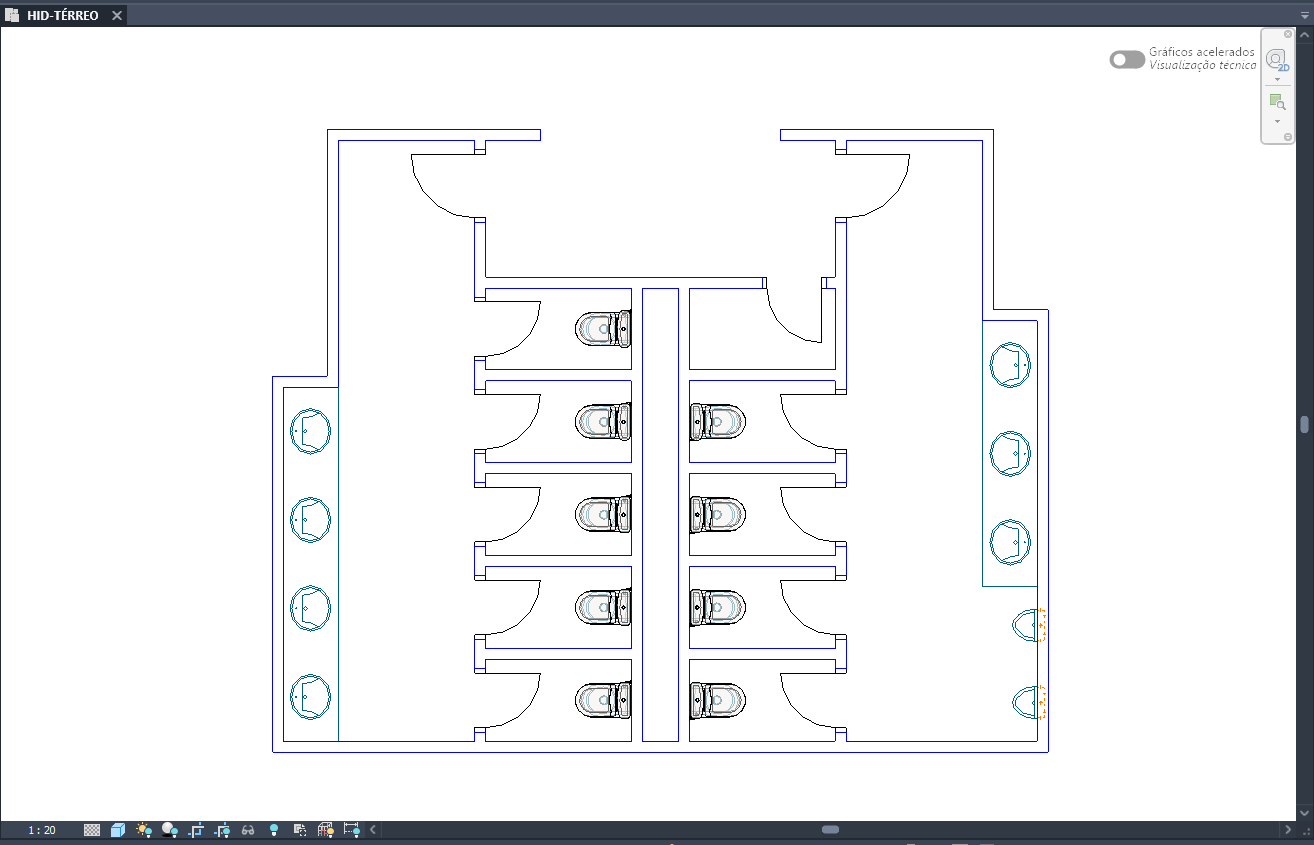

   Na planta, os blocos de vaso sanitário deram lugar às famílias do Revit — uma em cada box, na posição e no giro de cada bloco. Os lavatórios continuam como blocos do DWG: são o lote do Caminho B.



Caminho B — Converter com o auxílio do AutoCAD

Abra o mesmo DWG no AutoCAD e mantenha-o aberto. No Revit, escolha o desenho de origem como no Caminho A e siga daqui.

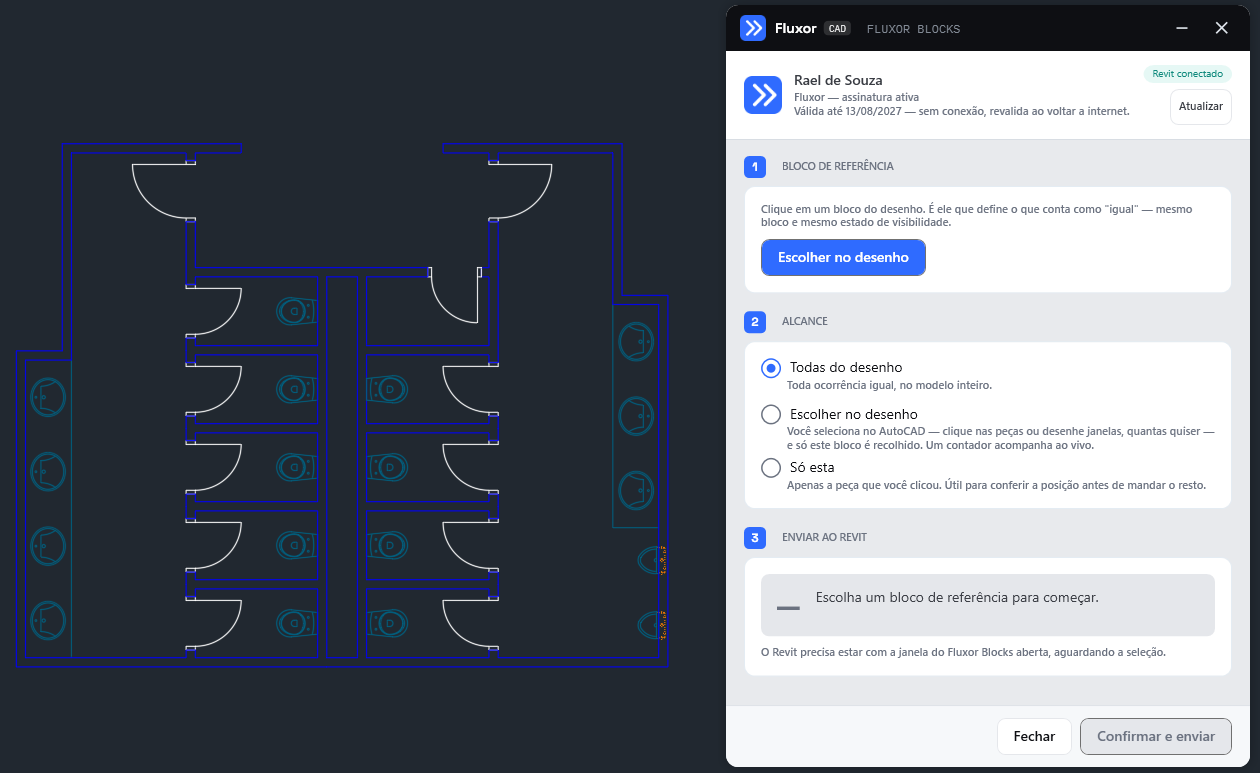

1. Chame a seleção no AutoCAD. Clique em Selecionar no AutoCAD…. A janela do Fluxor Blocks abre sozinha no AutoCAD, com os mesmos três passos: bloco de referência, alcance e enviar ao Revit.

   No topo dela aparecem a sua conta e o seu plano, lidos do Revit, e a etiqueta Revit conectado — é o sinal de que o outro lado está ouvindo. O rodapé do card 3 lembra a condição: o Revit precisa estar com a janela do Fluxor Blocks aberta, aguardando a seleção. Ele espera por até três minutos.

   Dá para começar pelo AutoCAD também: o botão Fluxor Blocks, na aba Fluxor do AutoCAD, abre a mesma janela. Basta que o Revit esteja com a janela do Fluxor Blocks aberta. Não é preciso digitar nada na linha de comando — o complemento já sobe ouvindo quando o AutoCAD abre.

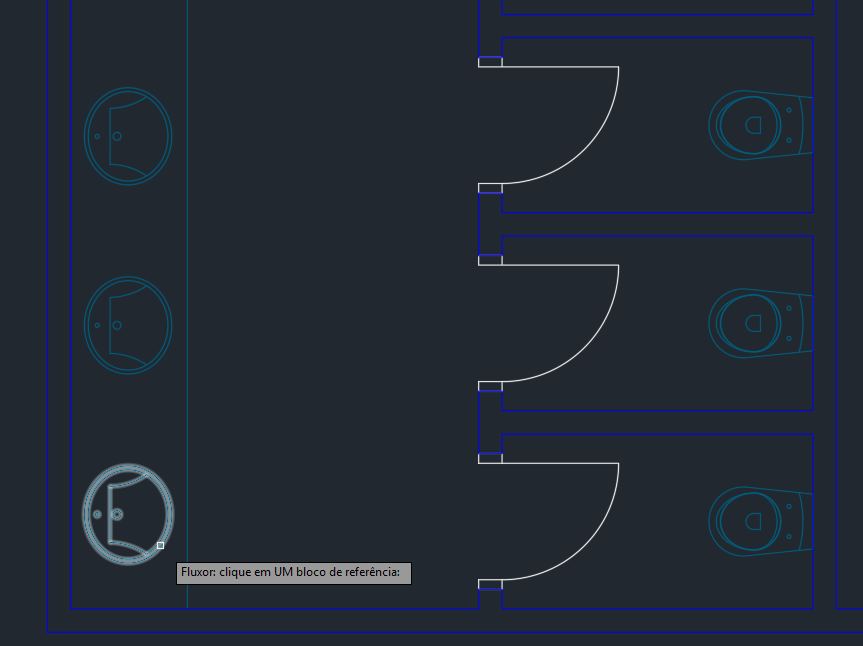

2. Escolha o bloco de referência. Clique em Escolher no desenho. A janela recolhe e o AutoCAD pede "Fluxor: clique em UM bloco de referência", realçando o bloco sob o cursor. Clique no lavatório.

   É esse bloco que define o que conta como "igual": mesmo bloco e mesmo estado de visibilidade. Num bloco dinâmico, isso importa — duas peças do mesmo bloco em estados diferentes não entram no mesmo lote.

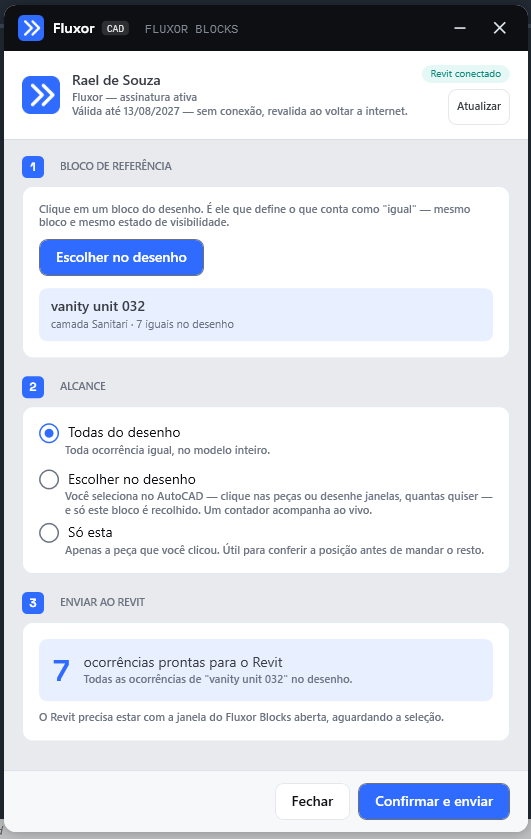

3. Defina o alcance. Escolhido o bloco, o card 1 mostra o que ele é — no exemplo, vanity unit 032, camada Sanitari, 7 iguais no desenho. Agora decida quanto vai:
   • Todas do desenho — toda ocorrência igual, no modelo inteiro.
   • Escolher no desenho — clique em Selecionar no desenho e monte a seleção no AutoCAD com quantos cliques e janelas quiser; um contador acompanha ao vivo. Use Limpar para começar de novo.
   • Só esta — apenas a peça clicada, útil para conferir a posição antes de mandar o resto.

   O card 3 · Enviar ao Revit fecha a conta: 7 ocorrências prontas para o Revit. É o mesmo número que vai aparecer do outro lado.


4. Confirme e envie. Clique em Confirmar e enviar. O foco volta ao Revit, e a janela do Fluxor Blocks mostra o bloco selecionado e quantas ocorrências foram casadas com o desenho do projeto.
5. Conclua no Revit. Daí em diante o procedimento é o mesmo do Caminho A: escolha a família de destino (aqui, um lavatório suspenso), informe a cota — 900 mm, a altura de instalação —, e acerte o ajuste com Lançar uma e Capturar ajuste.

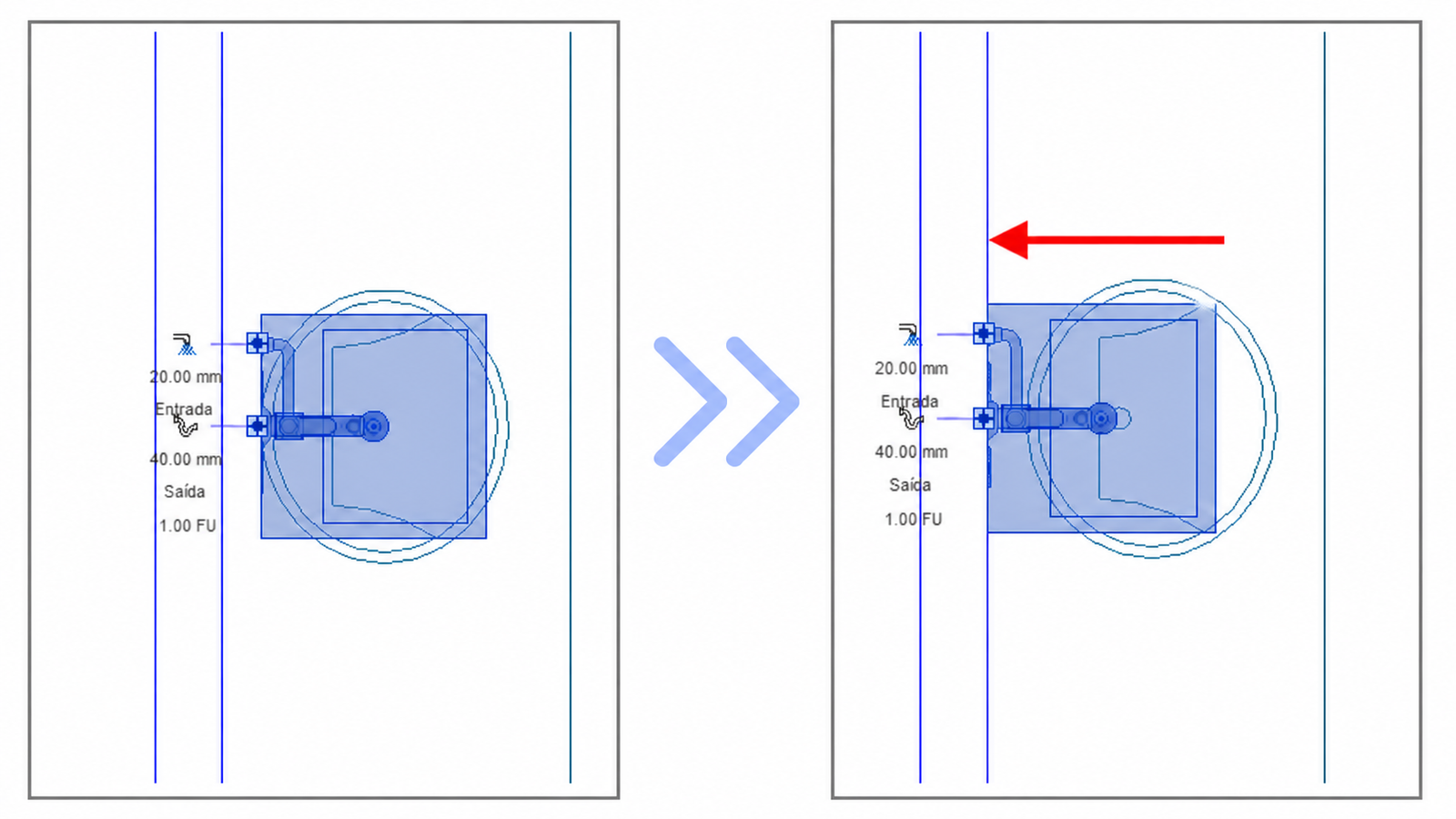

   Na prática o ajuste é isto: a peça de amostra nasce deslocada em relação ao símbolo do CAD, e você a arrasta até a posição correta — aqui, encostando o lavatório na parede.

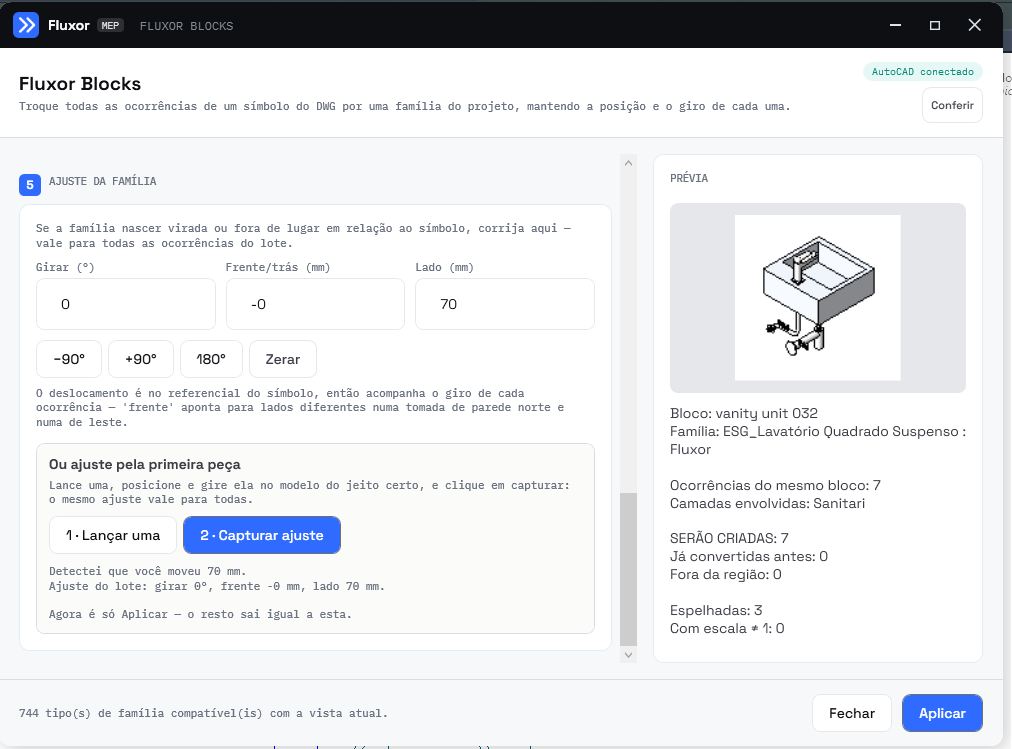

   Ao capturar, o Fluxor diz exatamente o que mediu — "Detectei que você moveu 70 mm. Ajuste do lote: girar 0°, frente −0 mm, lado 70 mm." — e fecha com "agora é só Aplicar — o resto sai igual a esta". Ao lado, a prévia confirma que o lote veio do AutoCAD: bloco vanity unit 032, 7 ocorrências, 7 serão criadas. E repare em Espelhadas: 3 — são os lavatórios da parede oposta, que o Revit trata como um símbolo diferente e o Fluxor traz junto assim mesmo.



   Clique em Aplicar. O resultado: 6 criadas e 1 já existia — de novo, a peça de amostra.

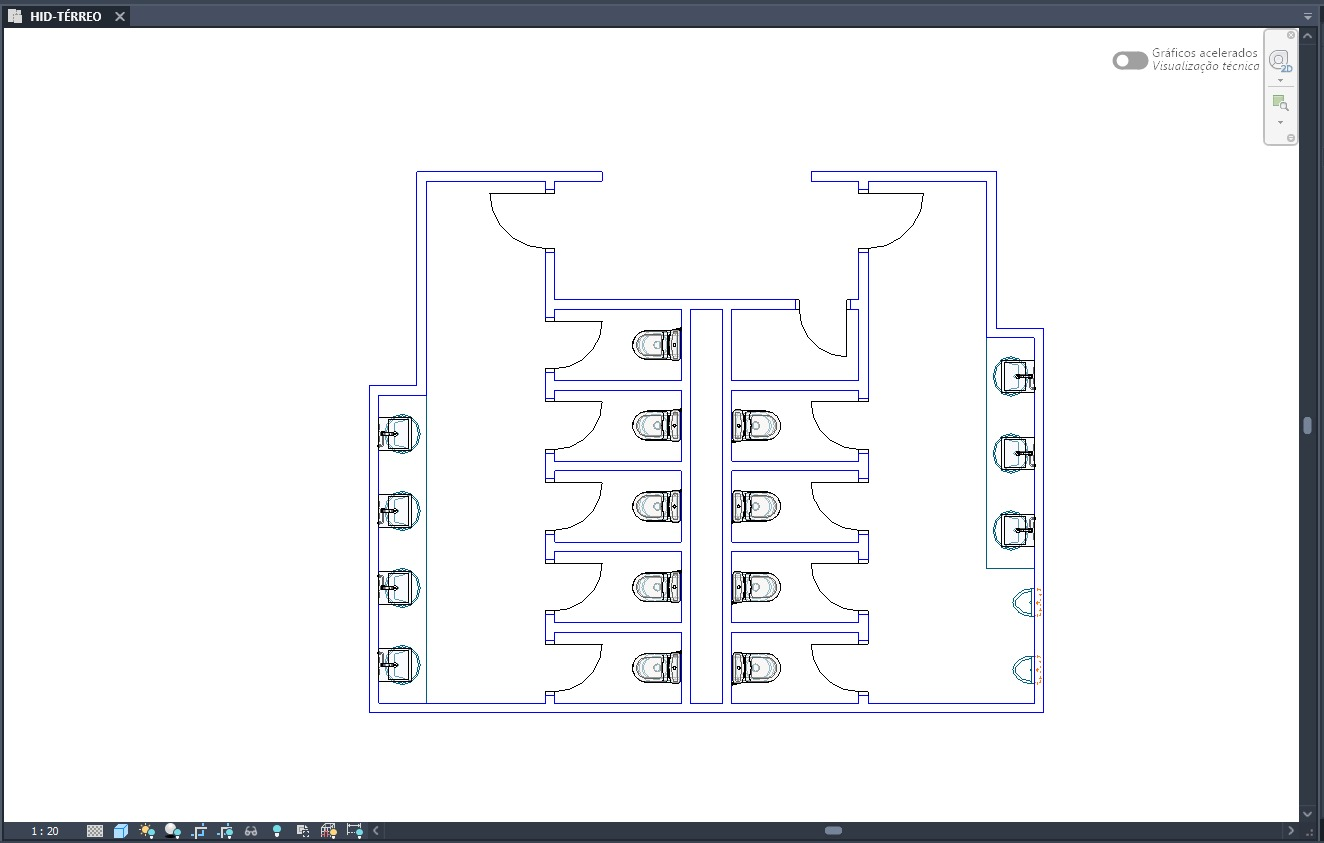

   Na planta, os 7 lavatórios ocupam o lugar dos blocos — 4 numa parede e 3 na parede oposta, estas últimas as espelhadas que a prévia contou.



Resultado esperado

Uma família do Revit em cada ocorrência do bloco escolhido, na cota informada e com o giro de cada bloco — pronta para receber conexões, tabelas e qualquer outra informação do modelo.
